뤼튼 서비스를 이용한 GPT4 이용하기

오늘은 뤼튼 서비스를 이용한 GPT4를 통해서 파이썬으로 LTspice를 사용하는 내용을 다뤄보겠습니다.

뤼튼 : https://wrtn.ai/

wrtn

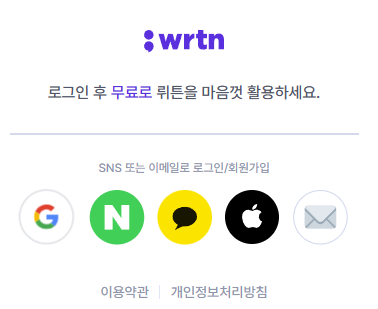

서비스를 이용하기 위해서는 구글, 다음, 네이버, 애플 등 이메일이나 SNS 인증 통해서 사용할 수 있고 무료입니다.

채팅 창에서 GPT4를 선택한 후 다음과 같이 질문을 하였습니다.

이에 대한 답변은 다음과 같습니다.

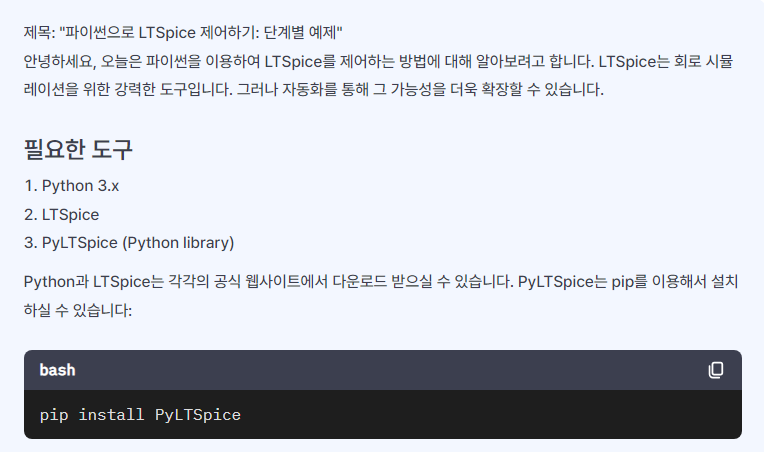

제목: "파이썬으로 LTSpice 제어하기: 단계별 예제"

안녕하세요, 오늘은 파이썬을 이용하여 LTSpice를 제어하는 방법에 대해 알아보려고 합니다. LTSpice는 회로 시뮬레이션을 위한 강력한 도구입니다. 그러나 자동화를 통해 그 가능성을 더욱 확장할 수 있습니다.

필요한 도구
Python 3.x
LTSpice
PyLTSpice (Python library)
Python과 LTSpice는 각각의 공식 웹사이트에서 다운로드 받으실 수 있습니다. PyLTSpice는 pip를 이용해서 설치하실 수 있습니다:

bash
pip install PyLTSpice

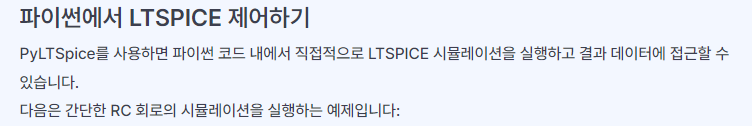

파이썬에서 LTSPICE 제어하기
PyLTSpice를 사용하면 파이썬 코드 내에서 직접적으로 LTSPICE 시뮬레이션을 실행하고 결과 데이터에 접근할 수 있습니다.

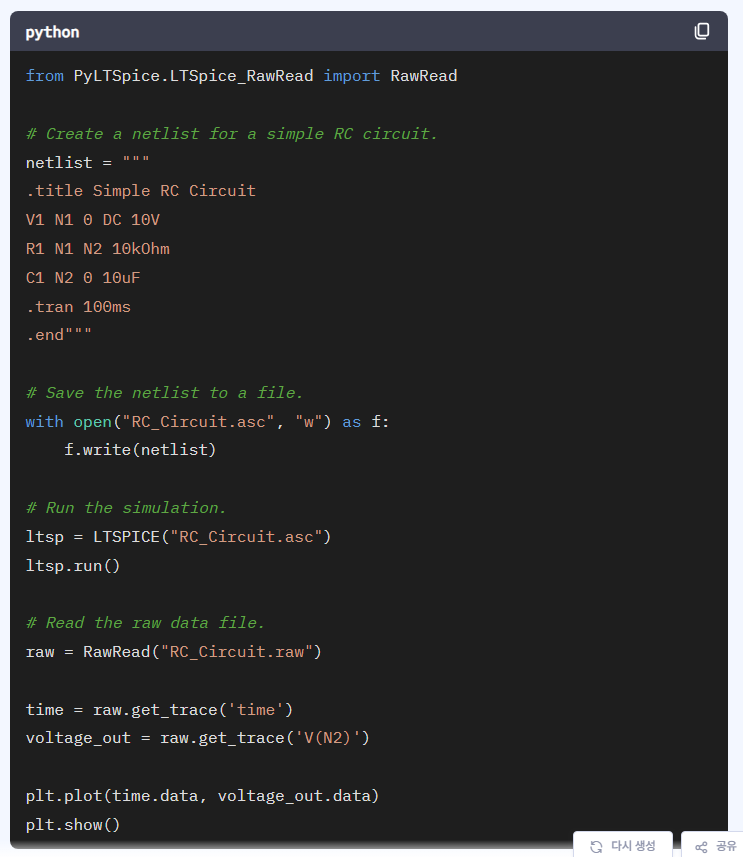

다음은 간단한 RC 회로의 시뮬레이션을 실행하는 예제입니다:

python
from PyLTSpice.LTSpice_RawRead import RawRead

# Create a netlist for a simple RC circuit.
netlist = """
.title Simple RC Circuit
V1 N1 0 DC 10V
R1 N1 N2 10kOhm
C1 N2 0 10uF
.tran 100ms
.end"""

# Save the netlist to a file.
with open("RC_Circuit.asc", "w") as f:
    f.write(netlist)

# Run the simulation.
ltsp = LTSPICE("RC_Circuit.asc")
ltsp.run()

# Read the raw data file.
raw = RawRead("RC_Circuit.raw")

time = raw.get_trace('time')
voltage_out = raw.get_trace('V(N2)')

plt.plot(time.data, voltage_out.data)
plt.show()

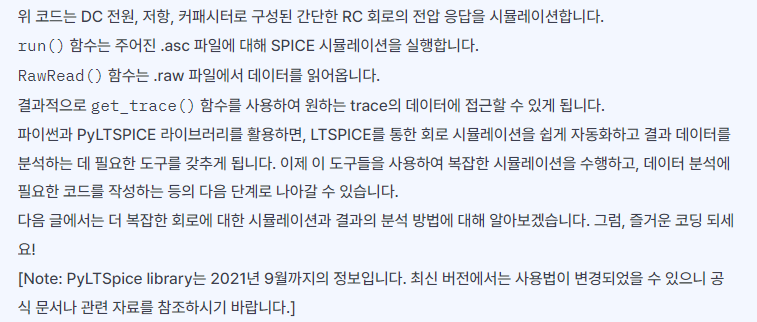

위 코드는 DC 전원, 저항, 커패시터로 구성된 간단한 RC 회로의 전압 응답을 시뮬레이션합니다.

run() 함수는 주어진 .asc 파일에 대해 SPICE 시뮬레이션을 실행합니다.

RawRead() 함수는 .raw 파일에서 데이터를 읽어옵니다.

결과적으로 get_trace() 함수를 사용하여 원하는 trace의 데이터에 접근할 수 있게 됩니다.

파이썬과 PyLTSPICE 라이브러리를 활용하면, LTSPICE를 통한 회로 시뮬레이션을 쉽게 자동화하고 결과 데이터를 분석하는 데 필요한 도구를 갖추게 됩니다. 이제 이 도구들을 사용하여 복잡한 시뮬레이션을 수행하고, 데이터 분석에 필요한 코드를 작성하는 등의 다음 단계로 나아갈 수 있습니다.

다음 글에서는 더 복잡한 회로에 대한 시뮬레이션과 결과의 분석 방법에 대해 알아보겠습니다. 그럼, 즐거운 코딩 되세요!

[Note: PyLTSpice library는 2021년 9월까지의 정보입니다. 최신 버전에서는 사용법이 변경되었을 수 있으니 공식 문서나 관련 자료를 참조하시기 바랍니다.]



CHATGPT를 이용해서 다양하게 사용해 볼 수 있을 것 같습니다. 다만 연속 질문 수의 제한이 있는 경우가 있기 때문에 제약이 있겠지만, LTspice와 파이썬에 다뤄보고 사용법을 어느정도 안다면 쉽게 확장할 수 있을 것으로 판단됩니다.
